Unterfolie (hart): Tiefzieh- und Siegelfähig
(ausgenommen PP und metallisiert)
Breite: 422 mm (+ 2 mm / - 0 mm)
Hartfolie: Bis zu 600 µm
Weichfolie: Bis zu 280 µm
Oberfolie (flexibel) MAP: Siegelfähige Folie bis 100 µm
Oberfolie (flexibel) Skin: Skin- und Siegelfähige Folie bis 180 µm
Breite: 420 mm (+/- 1 mm)
Heißsiegelfähig
Packgut: nicht definiert

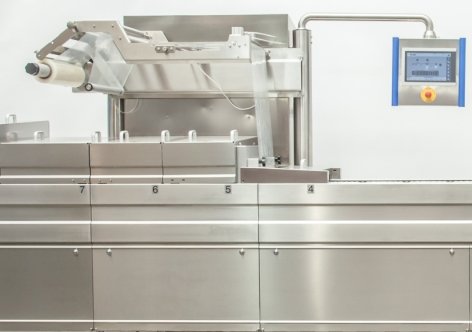

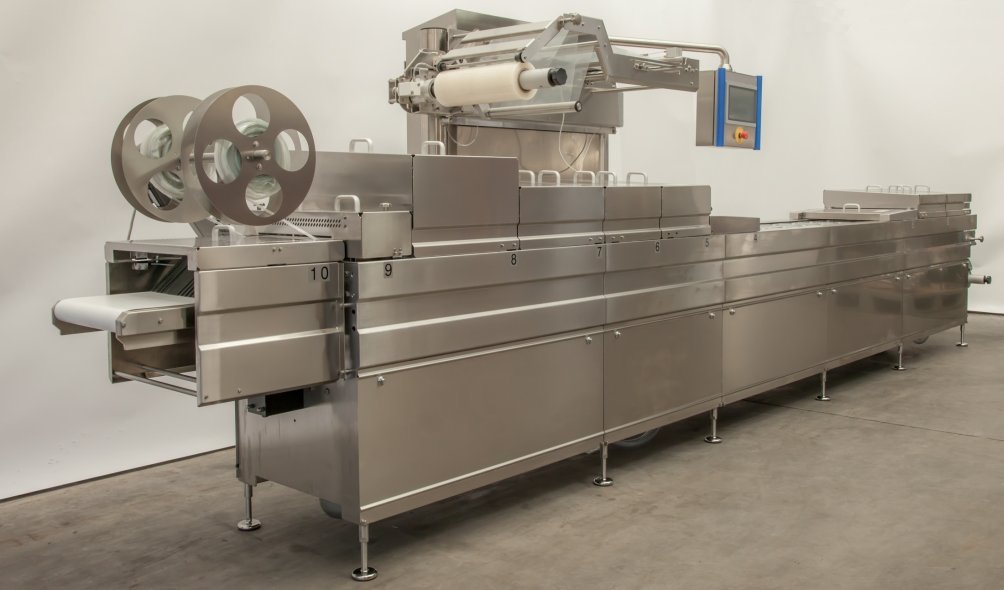

Grundmaschine
bestehend aus:
Edelstahl Konstruktion
Hygiene Design (IP 65)
Maschinengestell und Seitenteile sind nach den neuesten Hygieneanforderungen
aus Edelstahl konstruiert. Seitenteile sind leicht abnehmbar, bzw. im
Reinigungsbetrieb aufklappbar. Die dreidimensional geschweißten Module
besitzen eine maximale Steifigkeit und sind an den Verbindungstellen
durchwaschbar.
Maschinengestell
Rahmenlänge 4.930 mm
Maschinenlänge ca. 6.046 mm
Maschinenbreite bei geschlossener Schaltschranktür 1.100 mm
Maschinenhöhe ca. 1.940 mm
Schaltschrank Breite 1.000 x Höhe 1.700 x Tiefe 350 mm
Maschinenverkleidung im Einlegebereich
Maschinennennbreite 420 mm
Folientransportkette 5/8" K
Elektrische Grundausstattung
Netzspannung 400 V, Netzfrequenz 50 Hz, 3 Phasen,
mit Neutralleiter und Schutzleiter
Spannungsversorgung über Hauptschalter (absperrbar)
Steckdose für Wechselspannung im Schaltschrank
Not-Halt Taster
Einlaufmodul EOM 1
Länge 1.400 mm
Zur Aufnahme von
Hubsystem Formen
Pneumatisch angetriebenes Hubwerk HS 100
Belastbarkeit 20 kN (Formdruck)
Max. Öffnungsweite 160 mm (Hub unten 160 / oben 0 mm)
Unterfolienaufnahme UF 200,
3" Kern-Ø (76 mm)
Für Unterfolien-Rollen mit max. 400 mm Rollendurchmesser
Einstellbare Folienrollenführung, inkl. Tänzerarmsystem und Bremse
Unterfolieneckenschnitt UE 10
Pneumatischer Antrieb
Aufreißhilfe für Skin & MAP Verpackungen
Glatter Schnitt in der Unterfolie
Belademodul BLM 3
Länge 1.430 mm
Produkteinlegestrecke
Zur Aufnahme von Vakuumpumpen
Siegelmodul SOM 1
Länge 900 mm
Zur Aufnahme von
Hubsystem Siegeln
Pneumatisch angetriebenes Hubwerk HS 200 mit Oberhub
Belastbarkeit 20 kN (Siegeldruck)
Max. Öffnungsweite 160 mm (Hub unten 110 / oben 50 mm)
Formtiefe bis: 80 mm
Oberfolienaufnahme OF 200
3" Kern-Ø (76 mm)
Für Oberfolien-Rollen mit max. 400 mm Rollendurchmesser
Einstellbare Folienrollenführung, inkl. Tänzerarmsystem und Bremse
Pneumatik
Wartungseinheit R 1/2"
Wasserabscheider für Druckluft inkl. automatischem Entleeren
Sicherheitsventil mit Druckschalter
Siegelventil mit Druckregler
Maschinensteuerung
IPC 2100 Echtzeit
Industry 4.0 ready
Farb-Touchscreen-Terminal 12,1"
Edelstahlgehäuse IP65
Hohe Festigkeit in Bezug auf Temperatur und Vibration
Rezeptverwaltung für bis zu 500 Rezepte
Statusanzeige der einzelnen SPS Ein- bzw. Ausgänge auf HMI
USB Schnittstelle
Datensicherung von Rezepten und Maschinenparameter
Ethernet-Schnittstelle
Passwortschutz - unterschiedliche Zugriffsebenen für unterschiedliche
Zugriffsberechtigungen
Hauptmaschinendaten einstellbar - korrigierbar (passwortgeschützt)
Einstellbare Schaltpunkte für Vakuum und Schutzgas
Druckanzeige
Elektronische Hubhöheneinstellung in mm: 45, 80, 110, 150
Leistungsanzeige
Taktzähler
Detaillierte Fehlerdiagnose
Temperaturregelung mit Grenzwertüberwachung für max. 4 Regelkreise
Reinigungsprogramm mit Temperierung von Werkzeugen
Displaysprache: Englisch
Weitere Bedienersprachen über HMI aufrufbar
Schneidemodul SCM 2
Länge 1.200 mm
Zur Aufnahme von
Querschneidungen, Konturenschneidung, Längsschneidung,
Packungsausbringung und Restfolienbehandlung
Lochblech Schutzabdeckungen aus Edelstahl im Schneide- und Auslaufbereich
Hygiene Design
Zusatzausstattung:
Sicherheitseinrichtung SE 108
Integriertes Sicherheitssystem (Safety Logic) bei Produktüberstand
Sicherheits-SPS inkl. Sicherheitssensoren
Maximale Ziehtiefe 80 mm, bei Produktüberstand 30 mm
Sicherheitsabstand 400 mm
Formstation Einlauf: Schutzabdeckung mit Magnetschalter
Formstation Auslauf: Schutzeinrichtungen mit Schutzklappe, Schutzfinger,
Fotozelle und Magnetschaltern
Siegelstation Einlauf: Schutzeinrichtungen mit Schutzklappe und Fotozelle
Siegelstation Auslauf: Schutzabdeckung mit Magnetschalter
Lochblech Schutzabdeckungen aus Edelstahl
Hygiene Design
Formsystem FS 300
Verformung der Unterfolie
Vorheizung
Heizen mit Vakuum
Formen mit Vakuum & Druckluft
Aktivkohlefilter 0,01 µm für Öl freie Druckluft zum Formen
Evakuier Einrichtung ES 300
Skin-Anwendung
Randabsaugung
Vakuum Oben - Unten - Produkt getrennt steuerbar
Vakuumsystem VSP063160
Vakuumsystem bestehend aus:
BUSCH R5 RA/0063 für Formung
Saugleistung 063 m³/h
Anbausatz für eingebaute Vakuumpumpen
BUSCH R5 RA/0160 für Evakuierung
Saugleistung 160 m³/h
Anbausatz für eingebaute Vakuumpumpen
Begasungseinrichtung BE 100
MAP-Schutzgas (O2 Gehalt < 21%)
Gastank GT 10, Druckminderer, Ventil und Kugelhahn
Druckmarken-Fotozellensteuerung DM 100
für zielbedruckte, flexible Oberbahnfolie, bestehend aus
Folienbremse und mech. einstellbaren Druckmarkenleser
Ferndiagnose/Remote RS 100
Über eine sichere VPN Verbindung wird die Maschine durch
Freigabe des Kunden über das Internet mit der Serviceabteilung
verbunden. Der Servicemitarbeiter hat dadurch Zugriff auf alle am
Display verfügbaren Informationen zur Fehleranalyse
bzw. zu Optimierungszwecken.
USV 100 Unterbrechungsfreie Stromversorgung
Verhindert den Verlust von Daten bzw. Prozessschritten, während einer
kurzzeitigen Spannungsunterbrechung in der Maschinenversorgung.
Die Überbrückung kann bis zu 120 sec. erfolgen.
Folien-Transportkettenantrieb FA 100
Frequenzumrichter 1,5 kW
Folienrestentfernung RB 200
Randstreifenaufwickler
Antriebsmotor auf Schaltschrankseite montiert
Friktionsantrieb ohne Tänzerarmsystem
Packungsausbringung AB 100
Abtransportband mit Gurt
höhenverstellbar
Antrieb erfolgt synchron über den Folien-Transportkettenantrieb
Länge ca. 900 mm
Zentralschmiersystem Folienkette ZK 100
schmiert die Folienkette automatisch mit einer
definierten Ölmenge nach Zeit oder Takten.
Schneidung
1x Unterfolien-Eckenschnitt UE 10
Pneumatischer Antrieb
Aufreißhilfe für Skin & MAP Verpackungen
Glatter Schnitt in der Unterfolie
Aufnahme der Messer
1x Glattschnittstanze GS 300
Pneumatisch angetriebene Kniehebelstanze
Öffnungsweite 160 mm (Hub unten 110 mm / oben 50 mm)
Stanzoberteil für auswechselbare Messerhalter
1x Querschneider QO 35
pneumatisch angetriebene Querschneideeinrichtung
Öffnungsweite 180 mm (Hub unten 130 mm / oben 50 mm)
Messerbewegung: vertikal von oben
1x Längsschneideeinrichtung LS 25
Längsschneideeinrichtung passend für Oberhub 50 mm
Messer: rotierend - schnell wechselbar
Motor: stufenlos einstellbare Drehzahl für Weich- und Hartfolie
Formatsatz
Abzugslänge: 250 mm
Maschinen-Nennbreite: 420 mm
Randstreifen: 39 mm
Grundwerkzeug
Anzahl Spuren: 1
Anzahl Reihen: 1
Packungsmaß: 381 x 250 mm
Formmaß: 366 x 232 mm
Werkzeug- / Zubehörteile
Formwerkzeug-Unterteil
Absaugung und Begasung beidseitig vom Rand
Vorheizung unten
Ausgelegt für Formplatte (Formplatte im Grundwerkzeug nicht enthalten)
Ziehtiefe: 150 mm
Adapterplatte für Ziehtiefe 70 mm
Formwerkzeugoberteil
Ausgelegt für Vorheizung ohne Stempelverformung
Siegelwerkzeug-Unterteil
Ziehtiefe: 120 mm
Ausgelegt für Siegelbrille
(Siegelbrille im Grundwerkzeug nicht enthalten)
Grundwerkzeug in der Basisausführung nicht zur Herstellung von Packungen
geeignet.
Vario 1 (Skin Anwendung)
Anzahl Spuren: 2
Anzahl Reihen: 1
Packungsspezifikation: EPDM013353
Achtung: Die Produktmaße können zu den Packungsmaßen variieren
Packungsmaß: 190,5 x 250 mm
Formmaß: 175,5 x 217 mm
Packungstiefe: max. 30 mm
Aufhängeloch vorlaufend
Produktgewicht: max. 2 kg je Packung
Leistung:
Die Einstellausbringung nach DIN 8743 für dieses Vario, unter
Berücksichtigung der oben genannten Maschinenkonfiguration, beträgt ca. 6
Takte/min. Diese Angabe bezieht sich auf Leerpackungen, einem Endvakuum von
ca. 10 mbar, einer Ziehtiefe von 30 mm und ohne Verwendung eines
Flüssigkeitsabscheiders. Das Erreichen des Endvakuums ist abhängig von der
Beschaffenheit des zu verpackenden Produktes und den Verpackungsmaterialen
(z.B. Feuchtigkeit, Temperatur, Sauerstoffgehalt, usw.).
Produkt: nicht definiert
Folienspezifikation:
Unterfolie (hart): Tiefzieh - und Siegelfähig (ausgenommen PP und
metallisiert)
Breite: 422 mm (+ 2 mm / - 0 mm)
Hartfolie: Bis zu 600 µm
Oberfolie (flexibel) Skin: Skin- und Siegelfähige Folie bis 180µm
Breite: 420 mm (+/- 1 mm)
Heißsiegelfähig
Vario 1 Werkzeug- / Zubehörteile
2x Hartfolieneinsatz ohne Verrippung
Breite 175,5 mm x Länge 217 mm x Tiefe 50 mm
Eckenradius: 4x R30 mm
Tiefe einstellbar: 10 mm, 30 mm und 50 mm
Formplatte für max. Ziehtiefe 50 mm
1x Siegelstation Oberteil
1x Skin Siegelplatte (max. Produktüberstand 30 mm)
Rahmensiegelung 5 mm (nominal) Siegelnaht
1x Siegelbrille 2-spurig / 1-reihig
Siegeldichtung 70 Shore, 3 mm stark, glatt, inkl. 4 Ersatzsiegeldichtungen
1x Füllplatten für Formplatte und Siegelbrille
Vario 1 und 2 Varioteile
Stanze Hartfolie
1x Messerhalter für Folienstanze
1x Messersatz für Euro Loch, 2-spurig
1x Messersatz, 2-spurig,
Runde Ecken R 9 mm inkl. gerader Schneidlinie
Längsschneidung
Schneidsatz bestehend aus:
1x Messerwelle (MK O4) inkl. Kupplung
3x Kreismesser
1x Sicherheitsabdeckung inkl. Haltegriffe
1x Schneidregister inkl. 3 Schneidstegen
(Folienabstützung beim Schneiden)
Unterfolien Eckenschnitt
1x Schneideregister, 2-spurig
Vario 2 (Hart- und Weichfolie)
Anzahl Spuren: 2
Anzahl Reihen: 1
Packungsspezifikation: EPDM018789
Packungsmaß: 190,5 x 250 mm
Formmaß: 175,5 x 217 mm
Packungstiefe: max. 70 mm
Aufhängeloch vorlaufend
Produktgewicht: max. 2 kg je Packung
Leistung:
Die Einstellausbringung nach DIN 8743 für dieses Vario, unter
Berücksichtigung der oben genannten Maschinenkonfiguration, beträgt ca. 6
Takte/min. Diese Angabe bezieht sich auf Leerpackungen, einem Endvakuum von
ca. 10 mbar, einer Ziehtiefe von 70 mm und ohne Verwendung eines
Flüssigkeitsabscheiders. Das Erreichen des Endvakuums ist abhängig von der
Beschaffenheit des zu verpackenden Produktes und den Verpackungsmaterialen
(z.B. Feuchtigkeit, Temperatur, Sauerstoffgehalt, usw.).
Produkt: nicht definiert
Folienspezifikation:
Unterfolie (hart): Tiefzieh- und Siegelfähig
(ausgenommen PP und metallisiert)
Unterfolie (flexibel): Tiefzieh- und Siegelfähig
Breite: 422 mm (+ 2 mm / - 0 mm)
Hartfolie: Bis zu 600 µm
Weichfolie: Bis zu 280 µm
Oberfolie (flexibel) MAP: Siegelfähige Folie bis 100 µm
Breite: 420 mm (+/- 1 mm)
Heißsiegelfähig
Vario 2 Werkzeug- / Zubehörteile
2x Hartfolieneinsatz mit Verrippung
Breite 175,5 mm x Länge 217 mm x Tiefe 50 mm
Eckenradius: 4x R30 mm
Tiefe einstellbar: 10 mm, 30 mm und 50 mm
1x Siegelstation Oberteil
1x Siegelrahmen
Rahmensiegelung 5 mm (nominal) Siegelnaht
Aufreißeck: 1x Aufreißeck mit Eckenradius R 30 mm nachlaufend links
Packungsabstützung
Stützsystem in Einlegebereich (2 Stützleiste(n) enthalten)
Auslaufsystem (2 Auslaufleiste(n) enthalten)
Begasung:
Die oben genannte Maschinenkonfiguration ist nicht für eine
Sauerstoffbegasung (O2) und einem Volumenanteil über 21% geeignet.
Bei einem Volumenanteil über 21% muss ein spezielles Begasungssystem
eingesetzt werden mit u.a. explosionsgeschützte(r) Pumpe(n),
Sonderventiltechnik, usw.
Allgemein
CE - Konformitätserklärung
CE - Schild
Maschinenbeschriftung: Englisch
Technische Dokumentation
Inhalt: Betriebsanleitung
Ersatzteilkatalog
Elektro- und Pneumatik-Schaltpläne
1x Papierform, 1x CD-Rom
