Unterfolie (flexibel) PA/PE
Breite: 422 mm (0 / + 2 mm)
Dicke: max. 260 µm
Heißsiegelfähig, tiefziehfähig
Oberfolie (flexibel), Typ: PA/PE
Breite: 420 mm (+/- 1 mm)
Dicke: max. 90 µm
Heißsiegelfähig
Packgut: nicht definiert

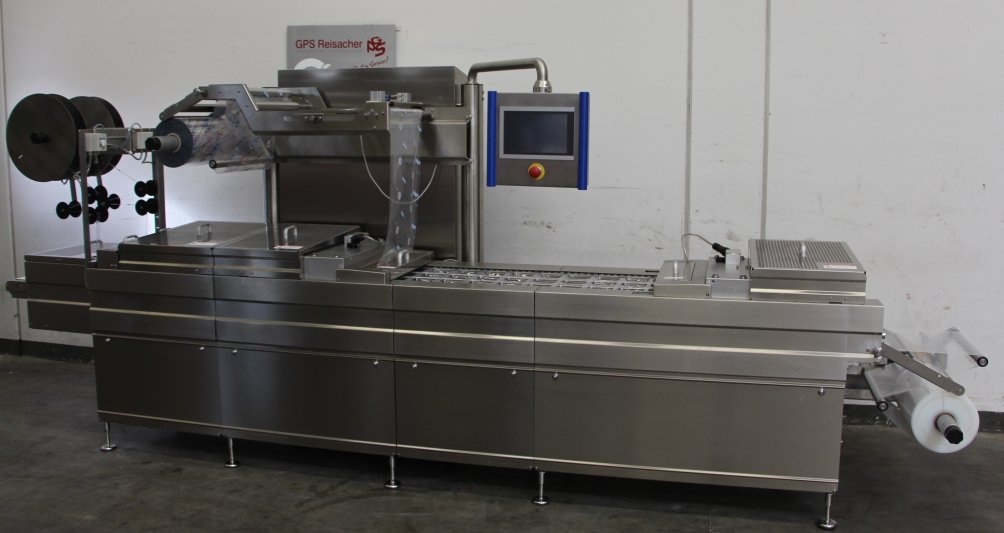

Grundmaschine
Bestehend aus:
Edelstahl Konstruktion
Hygiene Design (IP 65)
Maschinengestell und Seitenteile sind nach den neuesten Hygieneanforderungen
aus Edelstahl konstruiert. Seitenteile sind leicht abnehmbar, bzw. im
Reinigungsbetrieb aufklappbar. Die dreidimensional geschweißten Module
besitzen eine maximale Steifigkeit und sind an den Verbindungstellen
durchwaschbar.
Maschinengestell
Rahmenlänge ca. 3.660 mm
Maschinenlänge ca. 4.744,5 mm
Maschinenbreite bei geschlossener Schaltschranktür ca. 1.100 mm
Maschinenhöhe ca. 1.930 mm
Schaltschrank Breite 1.000 x Höhe 1.700 x Tiefe 350 mm
Maschinenverkleidung im Einlegebereich
Maschinennennbreite 420 mm
Folientransportkette 5/8" K
Elektrische Grundausstattung
Netzspannung 400 V , Netzfrequenz 50 Hz, 3 Phasen, mit Neutralleiter und
Schutzleiter
Spannungsversorgung über Hauptschalter (absperrbar)
Steckdose für Wechselspannung im Schaltschrank
Not-Halt Taster
Sicherheitseinrichtung SE 005
Integriertes Sicherheitssystem (Safety Logic)
Sicherheits-SPS
Sicherheitssensoren und Sicherheits-Aktoren
Maximale Ziehtiefe 150 mm
Schutzschieber schließt vor Schließen der Kammer
Produktgewicht max. 4 Kg/Takt
Maschinenleistung max. 9 Takte
Formstation Einlauf: Schutzabdeckung mit Magnetschalter
Formstation Auslauf: Schutzklappe mit Magnetschaltern und Schutzschieber
Siegelstation Einlauf: Schutzklappe mit Magnetschalter und Schutzschieber
Siegelstation Auslauf: Schutzabdeckung mit Magnetschalter
Lochblech Schutzabdeckungen aus Edelstahl
Hygiene Design
Einlaufmodul ELM 1
Länge 1.400 mm
Hubsystem Formen
Zur Aufnahme Formwerkzeug
Pneumatisch angetriebenes Hubwerk
Belastbarkeit 20 kN (Formdruck)
Max. Öffnungsweite 160 mm (Hub unten/oben 160/0 mm)
Unterfolienaufnahme UF 200, 3" Kern-Ø (76 mm)
Für Unterfolien-Rollen mit max. 400 mm Rollendurchmesser
Einstellbare Folienrollenführung, inkl. Tänzerarmsystem und Bremse
Verformung der Unterfolie
Ventilblock FS 200
Heizen mit Vakuum
Formen mit Vakuum und Druckluft
Aktivkohlefilter 0,01 µm für ölfreie Druckluft zum Formen
Belademodul BLM 1
Länge 630 mm
Produkt-Einlegebereich
Einbauraum für Vakuumpumpen

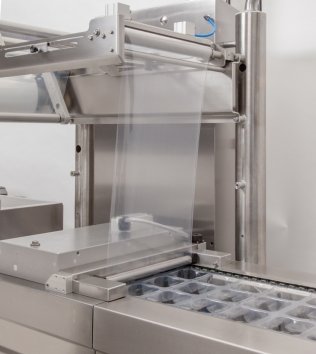

Siegelmodul SIM 1
Länge 900 mm
Hubsystem Siegeln
Zur Aufnahme Siegelwerkzeug
Pneumatisch angetriebenes Hubwerk
Belastbarkeit 20 kN (Siegeldruck)
Max. Öffnungsweite 160 mm (Hub unten/oben 160/0 mm)
Oberfolienaufnahme OF 200, 3" Kern-Ø (76 mm)
Für Oberfolien-Rollen mit max. 400 mm Rollendurchmesser
Einstellbare Folienrollenführung, inkl. Tänzerarmsystem und Bremse
Evakuier-Einrichtung
Ventilblock ES 100
Randabsaugung
Vakuum oben und unten getrennt steuerbar
Pneumatik
Wartungseinheit R 1/2"
Wasserabscheider für Druckluft inkl. automatischer Entleerung
Automatisches Wasserausblasen bei Werkzeugwechsel
Sicherheitsventil mit Druckschalter
Siegelventil mit Druckregler
Maschinensteuerung
IPC 2100 Echtzeit
Industry 4.0 ready

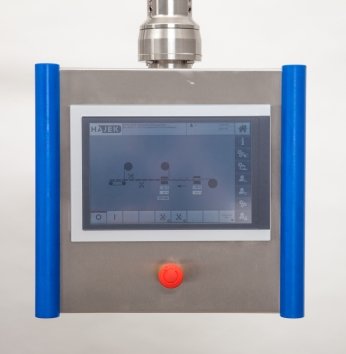

Farb-Touchscreen-Terminal 12, 1"
Edelstahlgehäuse IP65
Hohe Festigkeit in Bezug auf Temperatur und Vibration
Rezeptverwaltung für bis zu 500 Rezepte
Statusanzeige der einzelnen SPS Ein- bzw. Ausgänge auf HMI
USB Schnittstelle
Datensicherung von Rezepten und Maschinenparameter
Ethernet-Schnittstelle
Passwortschutz - unterschiedliche Zugriffsebenen für unterschiedliche
Zugriffsberechtigungen
Hauptmaschinendaten einstellbar - korrigierbar (passwortgeschützt)
Einstellbare Schaltpunkte für Vakuum und Schutzgas
Druckanzeige
Elektronische Hubhöheneinstellung in mm: 45, 80, 110, 150
Leistungsanzeige
Taktzähler
Detaillierte Fehlerdiagnose
Temperaturregelung mit Grenzwertüberwachung für max. 4 Regelkreise
Reinigungsprogramm mit Temperierung von Werkzeugen
Displaysprache: Deutsch
Weitere Sprachen über HMI verfügbar
Schneidemodul SCM 1
Länge 730 mm
Zur Aufnahme von z.B. Querschneidungen, Konturenschneidung, Längsschneidung,
Packungsausbringung und Restfolienbehandlung
Folien-Transportkettenantrieb FA 100
Frequenzumrichter 1,5 kW
Lochblech Schutzabdeckungen aus Edelstahl im Schneide- und Auslaufbereich
Hygiene Design
Zusatzausstattung:
Vakuumsystem VSP000100
BUSCH R5 RA0100F für Formen und Evakuieren
Saugleistung 100 m³/h
Anbausatz für eingebaute Vakuumpumpen
Begasungseinrichtung BE 100
MAP-Schutzgas (O2 Gehalt <21%)
Gastank GT 10, Rückschlagventil, Druckminderer und Kugelhahn
Transportketten-Zentralschmierung ZK 100
Automatische Kettenschmierung mit definierter Ölmenge
Einstellbar über HMI (Kammerzyklus oder Zeit)
Druckmarkensteuerung DM 100
Einstellbare Photozelle, inkl. Bremse für zielbedruckte und flexible
Oberfolie
Synchronisation SC 100
Synchronisationssignal bei Fremdgeräten
Einstellbar über HMI (Kammerzyklus oder Vorzug)
R_Remote System - Ferndiagnose RS 100
MGuard ist ein umfassendes Teleservice- und Fernwartungs-Tool.
Ortsunabhängiger Service der Maschine auf höchstem Niveau der Sicherheit. Ein
Schalter im Schaltschrank der Maschine muss aktiviert werden, um den VPN-
Tunnel zu aktivieren. Folglich schützen Sie Teile Ihres Systemnetzwerks,
komplette Produktionszellen oder Automatisierungskomponenten. Nur Berechtigte
des Kunden können das System aktivieren. Der Servicemitarbeiter hat dadurch
Zugriff auf alle am Display verfügbaren Informationen zur Fehleranalyse bzw.
zu Optimierungszwecken.
Folienrestbehandlung RB 200
Randstreifen-Aufwickler
Friktionsantrieb ohne System Tänzer
Packungsausbringung AB 100
Abtransportband mit Gurt
Höhenverstellbar
Synchronisierter Antrieb über Folien-Transportkette
Länge 900 mm
Schneidung:
2x Querschneidung QU 20
Pneumatisch angetrieben
Glatter Schnitt von unten
Öffnungsweite 170 mm (Hub unten/oben: 170/0 mm)
Längsschneidung LS 10
Längsschneidemotor mit voreingestellter Drehzahl
Geeignet für Weichfolie
Formatsatz:
Abzugslänge: 300 mm
Maschinen-Nennbreite: 420 mm
Randstreifen: 39 mm
Ziehtiefe: 150 mm
Grundwerkzeug:
Anzahl Spuren: 1
Anzahl Reihen: 1
Packungs-Spezifikation: EPDM016039
Packungsmaß: 381 x 300 mm
Formmaß: 366 x 282 mm
Werkzeug- / Zubehörteile:
Formwerkzeug-Unterteil
Ausgelegt für Formplatte
Absaugung und Begasung beidseitig vom Rand
Eckenradius 4x R 20 mm
Formwerkzeug Oberteil
Heizen über Formmulde
Rohrheizkörper
Antihaftbeschichtung
High Quality - schwarz
Siegelwerkzeug-Unterteil
Ziehtiefe: 150 mm
Ausgelegt für Siegelbrille
(Siegelbrille im Grundwerkzeug nicht enthalten)
Grundwerkzeug in der Basisausführung nicht zur Herstellung von Packungen
geeignet!!!
Vario 1
Anzahl Spuren: 3
Anzahl Reihen: 2
Packungsspezifikation: EPDM 013463
Packungsmaß: 127 x 150 mm
Formmaß: 112 x 132 mm
Packungstiefe: 10 - 60 mm
Produktgewicht: unbekannt
Produkt: unbekannt
Vario 1 Werkzeug- / Zubehörteile
1x Formplatte, 3-spurig / 2-reihig
6x Radienplatten
Breite 112 mm x Länge 132 mm
Bodenradius 1x R 20 mm
Eckenradius 4x R 20 mm
Füllplatten für Tiefzug 10 - 60 mm
1x Siegelwerkzeugoberteil 3-spurig / 2-reihig
Rahmensiegelung 5 mm (nominal) Siegelnaht
1x Siegelbrille 3-spurig / 2-reihig
Siegeldichtung 70 Shore, 3 mm stark, stoffgemustert, Raster 0,8 mm
Inkl. 4 Ersatzsiegeldichtungen
1x Begrenzungsplatten für Ziehtiefe 10 - 60 mm
Vario 1 Varioteile:
Längsschneidung
Messerkassette bestehend aus:
1x Messerwelle (MW 10) inkl. Kupplung
4x Kreismesser
1x Sicherheitsabdeckung inkl. Haltegriffe
1x Schneidregister inkl. 4 Schneidstegen
(Folienabstützung beim Schneiden)
Packungsabstützung
Stützsystem in Einlegebereich (2 Stützleiste(n) enthalten)
Auslaufsystem (2 Auslaufleiste(n) enthalten)
Allgemein
Leistung:
Die Einstellausbringung nach DIN 8743 für dieses Vario, unter
Berücksichtigung der oben genannten Maschinenkonfiguration, beträgt ca. 5 -
6 Takte/min. Diese Angabe bezieht sich auf Leerpackungen, einem Endvakuum
von ca. 10 mbar, einer Ziehtiefe von 60 mm und ohne Verwendung eines
Flüssigkeitsabscheiders. Das Erreichen des Endvakuums ist abhängig von der
Beschaffenheit des zu verpackenden Produktes und den Verpackungsmaterialen
(z.B. Feuchtigkeit, Temperatur, Sauerstoffgehalt, usw.).
Begasung:
Die oben genannte Maschinenkonfiguration ist nicht für eine
Sauerstoffbegasung (O2) und einem Volumenanteil über 21% geeignet.
Bei einem Volumenanteil über 21% muss ein spezielles Begasungssystem
eingesetzt werden mit u.a. explosionsgeschützte(r) Pumpe(n),
Sonderventiltechnik, usw.
CE - Konformitätserklärung
CE - Schild
Maschinenbeschriftung: Deutsch
Technische Dokumentation
Inhalt: Betriebsanleitung
Ersatzteilkatalog
Elektro- und Pneumatik-Schaltpläne
1x Papierform, 1x CD-ROM
