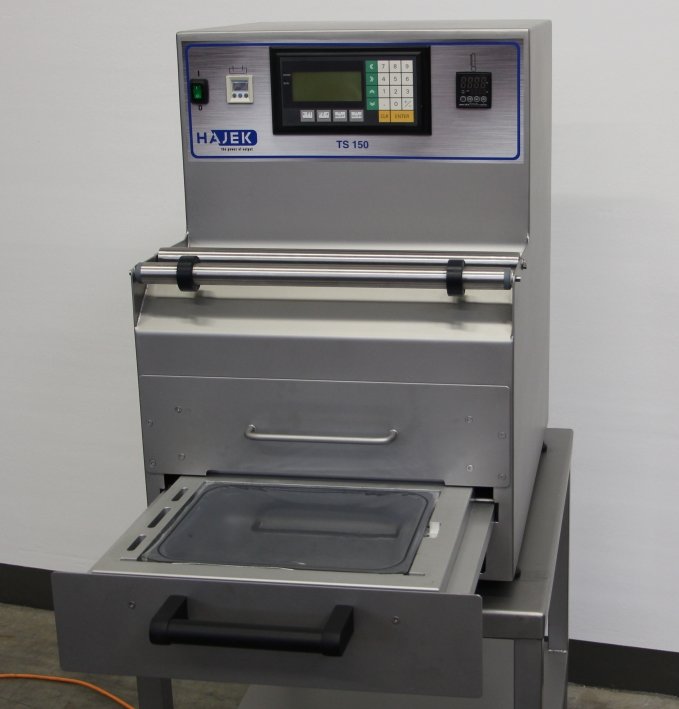

Die Schalensiegelmaschine TS 150 ist ein halbautomatisches Gerät zum
Versiegeln vorgefertigter Schalen mit einer siegelfähigen Oberfolie.
Zeitgleich zum Siegeltakt wird die Oberfolie ab Rolle konturengerecht

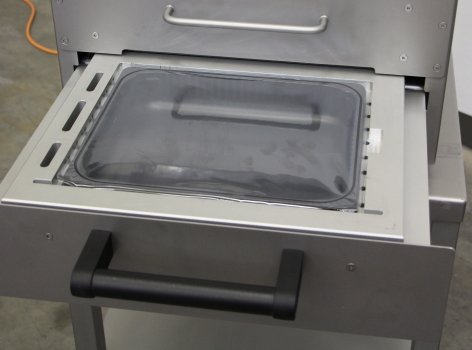

ausgeschnitten. Die gefüllten Schalen werden manuell in die bereitstehende
Aufnahme gelegt. Durch manuelles Einschieben werden die Schalen unter das
Siegelwerkzeug gebracht und versiegelt oder vakuumiert, begast und
versiegelt.
Bei kleinen Schalen kann die Leistungsfähigkeit der Maschine beträchtlich
erhöht werden, indem mittels Mehrfachwerkzeug gleich zwei Schalen pro
Siegelvorgang verarbeitet werden können.
Die Maschine zeichnet sich durch Ihre kompakte Bauweise aus, ihr hygienisches
Design sowie das modular aufgebaute Vakuum-Gassystem intern oder extern.

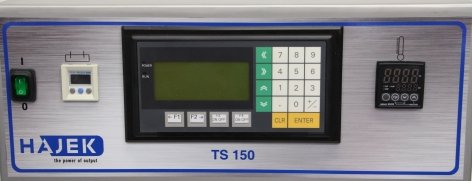

Parameter wie Siegeldruck, Temperatur und Zeit sind wie bei grossen
Produktions-maschinen einstellbar.
- Folienabrollung durch Werkzeugeinzug
Werkzeuge standarmässig mit Konturenschnitt, optional mit Innenschnitt
Für alle Schalenmasse dieselbe Folienbreite
- Werkzeugschnellwechselsystem mechanisch
Technische Daten:
Maximale Schalenmasse (Einzelwerkzeug)
rechteckig: 300 x 400 mm
quadratisch: 300 x 300 mm
rund: Ø 300 mmMaximale Schalenmasse (Doppelwerkzeug)
rechteckig: 300 x 190 mm / 400 x 140 mm
quadratisch: 190 x 190 mm
rund: Ø 190 mmMaximale Schalenhöhe: 130 mm (optional: 200 mm)
- Maschinenabmessungen: 530 x 640 x 750 mm (Länge x Breite x Höhe)
Druckluftanschluss: 6 bar ¼"
Elektrischer Anschluss: 220/380 Volt 50 Hz, 1 - 1,5 kW
(mit Vakuum-Gas: 2 - 2,5 kW)
inklusive:
1x Werkzeugsatz 2-fach (= 2-Schalen je Takt)
