eingerichtet für Weich- und Hartfolie

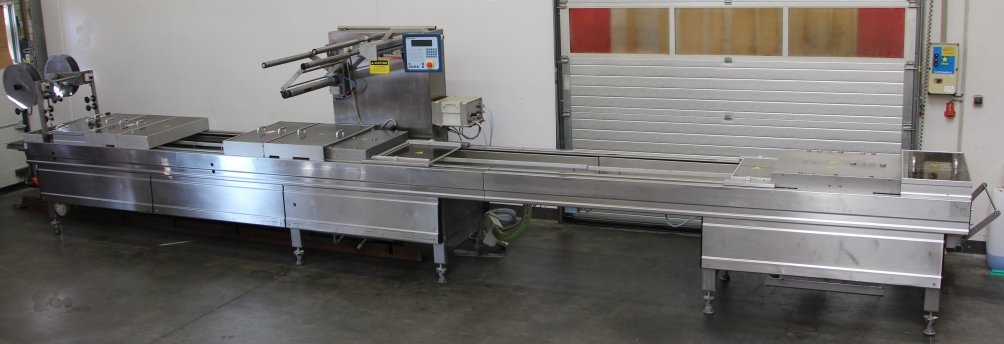

Grundmaschine, bestehend aus:
Maschinengestell
Rahmenlänge 6.375 mm
Grundmaschine 8.375 mm Gesamtrahmenlänge
Werkzeugabstand 3.340 - 4.140 mm
kniefreie Einlegestrecke 2.025 mm
Schaltschrank, 1.000 mm breit
Rahmen-Nennbreite: 560 mm
Maschinen-Nennbreite: 560 mm
Nutzbare Bahnbreite (Evakuierung nach unten): 521 mm
Breite Oberbahnfolie (Evakuierung nach unten): 560 mm
Breite Unterbahnfolie (flexibel): 560 +4/+2 mm
Gesamtlänge der Maschine: ca. 9.500 mm
Maschinenauslauf ca. 3.100 mm
Querschneidbereich ca. 2.550 mm
Schutzeinrichtungen System "D" mit Magnetschaltern
- MGS-Einzeleinbau / mit Lichtschranke -
Satz Schutzabdeckung für ersten Formatsatz
Schutzabdeckung SF für Tunnel am Maschinenauslauf,
mit Schutzfingern
Abdeckung der Transportketten aus rostfreiem Stahlblech
Hubwerk für Formstation, Ausführung A, 4-Punkt, Achsabstand 550 mm,
Öffnungsweite 170 mm, verkürzter Hub unten/oben 125 / 0 mm
Hubschienenposition 185 mm,
Hubwerk für Siegelstation, Ausführung A, 4-Punkt, Achsabstand 550 mm,
Öffnungsweite 170 mm, verkürzter Hub unten/oben 125 / 0 mm
Hubschienenposition 185 mm
AC-Drive-Vorschubantrieb
Förderkette 5/8" K
1x Folienaufnahme FA03 76 mm/3 Zoll - mech. Abspulung
für Oberfolie Folienbreiten 560 mm
1x Folienaufnahme FA03 76 mm/3 Zoll - mech. Abspulung
für Unterfolie Folienbreiten 560 mm
Fotoelektrische Druckmarkensteuerung für flexible Oberfolie
Ölschmierung der Folientransportkette mit Ausblasdüse
getaktet mittels Vorwahlzähler, inkl. Programm für Schmierfahrt
Reinigungsprogramm für Maschine R 530
1x Endabschaltung der Oberfolie
1x Endabschaltung der Unterfolie
Pneumatische Grundausstattung
Wartungseinheit R 3/4"
Sicherheitsventil
Druckschalter zur Überwachung des Eingangsluftdrucks
Feinfilter für ölfreie Druckluft zum Formen
Ventilblock für Formstation
Ventilblock für Siegelstation
Siegelventil mit Druckregler
Geräuschdämpfung der Maschine
Wasserkreislauf inkl. Strömungswächter und Ausblasventil zum
Entleeren der Werkzeug-Kühl-Kanäle
Formsystem B (Vorheiz-Werkzeug):
Heizen und Formen mit Druckluft
Evakuiereinrichtung UV 30 für Randabsaugung,
Öffnungen in der Unterfolie - schmale/breite Oberfolie
zusätzliche Vakuumventileinheit für Vakuumzentralanlage
- mit Anschluß für Grob und Feinvakuum
einschließlich druckabhängiger Ansteuerung -
Ausrüstung der Maschine für Begasung VBS91
- incl. Pufferbehälter 7,5 l und Gasventil
Druckmessumformer für Vakuum zur Anzeige und Steuerung
der Evakuierung bzw. der Begasung
Multivac Gasmischer KM100-3MEM für 3 Komponenten
- Medien N2, CO2, O2 / über Drehknopf einstellbar
1x Konsole für R 530 für Gasmischer
Elektrische Grundausstattung
Spannung 400 V, Frequenz 50 Hz, 3 Phase(n), mit Nulleiter
Spannungsversorgung mit Hauptschalter

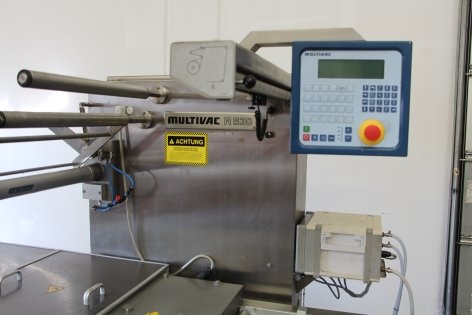

MC92-Steuerung
MC92-Terminal mit Fluoreszenz-Anzeige, drehbar
MC92-Temperaturregelung für
max. 6x Temperaturregelkreise
Installationsaufwand je Temperaturregelkreis
Temperaturregelkreis(e) für:
3x Einbauteile je installiertem Temperaturregelkreis
2x Heizen
1x Siegeln
Vakuumpumpen:
Ohne Vakuumpumpen
Maschine ausgelegt für Vakuumzentralanlage
Schneidsysteme
1x Querschneideinrichtung QRP/530, Folienbreite 560 mm,
Schnittbreite 521 mm, Hub 170 mm
1x Stanzunterteil FS 87/530, pneumatische Kniehebelstanze,
Folienbreite 560 mm, Ziehtiefe maximal 100 mm, mechanisch verstellbar
1x Basisoberteil-Variostanze/530, Folienbreite 560 mm,
mitr Abfallbohrungen
1x pneumatische Verfahreinheit für Querschneideeinrichtung/Stanze
1x Quetschmesser-Perforationseinrichtung
(vor Messerwelle montiert)
1x Antriebsmotor für rotierende Längsschneidung
- für Messerkassette -
Abführung von Randstreifen und Abfallfolie
1x Randstreifenaufwickler mit Pendelarm, Type RSW.E3
Transporteinrichtungen
1x Abführband für synchrone Packungsabführung,
Länge ca. 800 mm, Einbauband
Formatsatz
Abzugslänge: 360 mm
Maschinen-Nennbreite: 560 mm
Randstreifen: 39 mm
Dichtungsqualität: Standard
Ziehtiefe, max.: 90 mm
Grundwerkzeug (für Weich- und Hartfolie)
Werkzeugnummer 32815
Anzahl Spuren: 1
Anzahl Reihen: 1
Packungsspezifikation:
Packungsmaß: 521 x 360 mm
Formmaß: 506 x 342 mm
Packungstiefe, max.: 90 mm
Absaugung und Begasung beidseits vom Rand
Vorheizung oben und unten
Beheizung mit Rohrheizkörpern
Werkzeug- / Zubehörteile
Formwerkzeugoberteil
Ausgelegt für Vorheizung oben und Stempelverformung
1-spurige Beheizung
Formwerkzeugunterteil
Vorheizung unten
1-spurige Beheizung
Unterteil ausgelegt für Formplatte
Lochung für Absaugung in Formwerkzeugunterteil integriert
Tiefenverstellung Formerkzeug-Unterteil,
motorisch stufenlos einstellbar,
inklusive elektrischer Steuerung
Siegelwerkzeugunterteil
Unterteil ausgelegt für Siegelbrille
- ohne Brille für Basisformat -
Grundwerkzeug in der Basisausführung nicht zur Herstellung
von Packungen geeignet.
Stütz- und Auslaufteile
Stützsystem in Einlegebereich (5 Stützleiste(n) enthalten)
Auslaufsystem (5 Auslaufleiste(n) enthalten)
Vario 1 (Ausführung mit Stempel 4.2)
Anzahl Spuren: 2
Anzahl Reihen: 2
Packungsspezifikation: EPDM 031915
Packungsmaß: 260,5 x 180 mm
Formmaß: 245,5 x 162 mm
Packungstiefe, max.: 90 mm
Eckenradius 4x R 20 mm
Vario 1 Werkzeug-/Zubehörteile
4x Formeinsätze für Hartfolie,
Breite: 245,5 mm x Länge: 162 mm
1x Formplatte, 2-spurig/2-reihig
1x Satz Ausfüllplatten Ziehtiefe 90 mm
1x Siegelwerkzeugoberteil,
Rahmensiegelung 5 mm Siegelnaht
1x Siegelbrille, 2-spurig/2-reihig,
mit Siegeldichtung 70 Shore, 3 mm stark,
Stoffgemustert - Raster 0,8 mm,
inklusive 4 Stück Ersatzsiegeldichtungen
1x Satz Begrenzungsplatten
Vario 1 Varioteile
für Stanze Hartfolie
1x Messerhalter für Folienstanze FS 87
1x Messersatz für runde Ecken R 9 mm (2 spurig),
gerade Schneidlinie standard beinhaltet
für Längsschneidung
1x Messerwelle ohne Schneidmesser
3x Kreismesser mit Nabe
1x Schneidregister mit 3 Schneidsteg(en),
zum Abstützen der Folie beim Schneiden
Vario 2 (Ausführung mit Stempel 4.2)
Anzahl Spuren: 2
Anzahl Reihen: 1
Packungsspezifikation: EPDM 0131916
Packungsmaß: 260,5 x 360 mm
Formmaß: 245,5 x 342 mm
Packungstiefe, max.: 90 mm
Eckenradius 4x R 20 mm
Vario 2 Werkzeug-/Zubehörteile
2x Formeinsätze für Hartfolie,
Breite: 245,5 mm x Länge: 342 mm
1x Formplatte, 2-spurig/1-reihig
1x Satz Ausfüllplatten Ziehtiefe 90 mm
1x Siegelwerkzeugoberteil,
Rahmensiegelung 5 mm Siegelnaht
1x Siegelbrille, 2-spurig/1-reihig,
mit Siegeldichtung 70 Shore, 3 mm stark,
Stoffgemustert - Raster 0,8 mm,
inklusive 4 Stück Ersatzsiegeldichtungen
1x Satz Begrenzungsplatten
Formatsatz
Abzugslänge: 400 mm
Maschinen-Nennbreite: 560 mm
Randstreifen: 39 mm
Dichtungsqualität: Standard
Ziehtiefe, max.: 90 mm
Grundwerkzeug (für Hartfolie)
Anzahl Spuren: 1
Anzahl Reihen: 1
Packungsspezifikation:
Packungsmaß: 521 x 400 mm
Formmaß: 506 x 382 mm
Packungstiefe, max.: 90 mm
Absaugung und Begasung beidseits vom Rand
Vorheizung oben und unten
Beheizung mit Rohrheizkörpern
Werkzeug- / Zubehörteile
Formwerkzeugoberteil
Vorheizung oben
1-spurige Beheizung
Formwerkzeugunterteil
Vorheizung unten
1-spurige Beheizung
Unterteil ausgelegt für Formplatte
Lochung für Absaugung in Formwerkzeugunterteil integriert
Siegelwerkzeugunterteil
Unterteil ausgelegt für Siegelbrille
- ohne Brille für Basisformat -
Grundwerkzeug in der Basisausführung nicht zur Herstellung
von Packungen geeignet.
Vario 1
Anzahl Spuren: 3
Anzahl Reihen: 2
Packungsspezifikation: EPDM 031917
Packungsmaß: 173,67 x 200 mm
Formmaß: 158,67 x 182 mm
Packungstiefe, max.: 80 mm
Eckenradius 4x R 30 mm, 2x Aufreißeck nachlaufend
Vario 1 Werkzeug-/Zubehörteile
6x Formeinsätze für Hartfolie,
Breite: 158,67 mm x Länge: 182 mm
1x Formplatte, 3-spurig/2-reihig
1x Satz Ausfüllplatten Ziehtiefe 80 mm
1x Siegelwerkzeugoberteil,
Rahmensiegelung 5 mm Siegelnaht
1x Siegelbrille, 3-spurig/2-reihig,
mit Siegeldichtung 70 Shore, 3 mm stark,
Stoffgemustert - Raster 0,8 mm,
inklusive 4 Stück Ersatzsiegeldichtungen
1x Satz Begrenzungsplatten
Vario 1 Varioteile
für Stanze Hartfolie
1x Messerhalter für Folienstanze FS 87
1x Messersatz für runde Ecken R 9 mm (3 spurig),
gerade Schneidlinie standard beinhaltet
für Längsschneidung
1x Messerwelle ohne Schneidmesser
4x Kreismesser mit Nabe
1x Schneidregister mit 4 Schneidsteg(en),
zum Abstützen der Folie beim Schneiden
Vario 2
Anzahl Spuren: 4
Anzahl Reihen: 2
Packungsspezifikation: EPDM 031918
Packungsmaß: 130,25 x 200 mm
Formmaß: 115,25 x 182 mm
Packungstiefe, max.: 70 mm
Eckenradius 2x R 10 mm, 2x R 30 mm Aufreißeck nachlaufend
Vario 2 Werkzeug-/Zubehörteile
8x Formeinsätze für Hartfolie,
Breite: 115,25 mm x Länge: 182 mm
1x Formplatte, 4-spurig/2-reihig
1x Satz Ausfüllplatten Ziehtiefe 70 mm
1x Siegelwerkzeugoberteil,
Rahmensiegelung 5 mm Siegelnaht
1x Siegelbrille, 4-spurig/2-reihig,
mit Siegeldichtung 70 Shore, 3 mm stark,
Stoffgemustert - Raster 0,8 mm,
inklusive 4 Stück Ersatzsiegeldichtungen
1x Satz Begrenzungsplatten
Vario 2 Varioteile
für Stanze Hartfolie
1x Messerhalter für Folienstanze FS 87
1x Messersatz für runde Ecken R 9 mm (4 spurig),
gerade Schneidlinie standard beinhaltet
für Längsschneidung
1x Messerwelle ohne Schneidmesser
5x Kreismesser mit Nabe
1x Schneidregister mit 5 Schneidsteg(en),
zum Abstützen der Folie beim Schneiden
Vario 3
Anzahl Spuren: 6
Anzahl Reihen: 2
Packungsspezifikation: EPDM 031919
Packungsmaß: 86,83 x 200 mm
Formmaß: 71,83 x 182 mm
Packungstiefe, max.: 50 mm
Eckenradius 2x R 20 mm, 2x R 30 mm Aufreißeck nachlaufend
Vario 3 Werkzeug-/Zubehörteile
12x Formeinsätze für Hartfolie,
Breite: 71,83 mm x Länge: 182 mm
1x Formplatte, 6-spurig/2-reihig
1x Satz Ausfüllplatten Ziehtiefe 50 mm
1x Siegelwerkzeugoberteil,
Rahmensiegelung 5 mm Siegelnaht
1x Siegelbrille, 6-spurig/2-reihig,
mit Siegeldichtung 70 Shore, 3 mm stark,
Stoffgemustert - Raster 0,8 mm,
inklusive 4 Stück Ersatzsiegeldichtungen
1x Satz Begrenzungsplatten
Vario 3 Varioteile
für Stanze Hartfolie
1x Messerhalter für Folienstanze FS 87
1x Messersatz für runde Ecken R 9 mm (6 spurig),
gerade Schneidlinie standard beinhaltet
für Längsschneidung
1x Messerwelle ohne Schneidmesser
7x Kreismesser mit Nabe
1x Schneidregister mit 7 Schneidsteg(en),
zum Abstützen der Folie beim Schneiden
